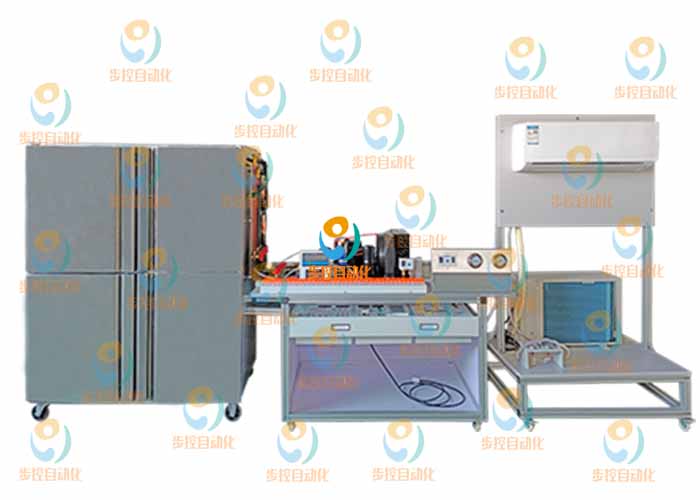

BKN097 风道平衡法空调实验台

一、工作条件

1、装置工作坏境: 常温、常压下运行；

2、工作电源:AC380V、50Hz，三相四线制，功率5KW，安全保护:具有接地保护、漏电保护、过流保护。

二、实验目的

1、测试空调器的制冷量；

2、测试空调机的实际制冷系数。

三、主要配置及参数

1、风道:尺寸2260x210x210mm，整体采用304不锈钢材质，上有3个120x120mm透明有机玻璃视窗

2、水杯3个: 透明有机玻璃材质，Φ20mm*高度120mm。

3、毕托管:不锈钢材质，流量系数0.999。

4、蒸汽发生器:整体不锈钢密封，采取保温棉保温，增加风道空气湿度。

5、电接点式真空表:量程:-0.1Mpa0.3Mpa,精度等级:15,触电功率10VA,30VA最高工作电压:AC380V。

6、弹簧式安全阀:公称直径:14mm,流道直径:10mm,适用温度≤280℃整定压力 :0.3Mpa,排量系数 :0.75,压力等级 :0.05~0.5Mpa。

7、电加热丝: M型加热丝，功率:1200W。

8、离心式通风机: 电压380V，频率: 50HZ。

9、风机变频器: 输入电压380~440V±10%，0.75KW，2.3A。

10、蒸发处风扇电机:220，50HZ，0.38，60W。

11、制冷系统:制冷压缩机 :1HP,结构类型:转子式,电压:220V/240V，频率:50HZ制冷量 : 632Kca/h，冷凝器为风冷冷凝，传热方式:间壁式换热器储液罐:直径70mm，高度210mm，热力膨胀阀:温度范围:-40℃~±10℃，最大试验压力为3.0Mpa。视液镜。

12、真空表(2只):精度1.6/2.5,高压量程 :-0.1Mpa~3.8Mpa,低压量程 :-0.1Mpa~1.8Mpa。温度影响:使用温度偏差偏离20±5℃,其温度误差不大于0.4%/10℃。

13、智能单相功率表:AC0-10A/250V，电源AC220V模拟量输出4~20mA。

14、高低压压力控制器:当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源。

15、电源控制系统:漏电保护器、电压表、电流表、带灯自锁按讯开关、调节旋钮等组成，控制箱面板采用深蓝色楷体。

16、304不锈钢框架实验控制柜(38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚。

17、电源线路及控制线的安装:须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、归燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。

18、装置外形尺寸: 2620x500x1600mm。
