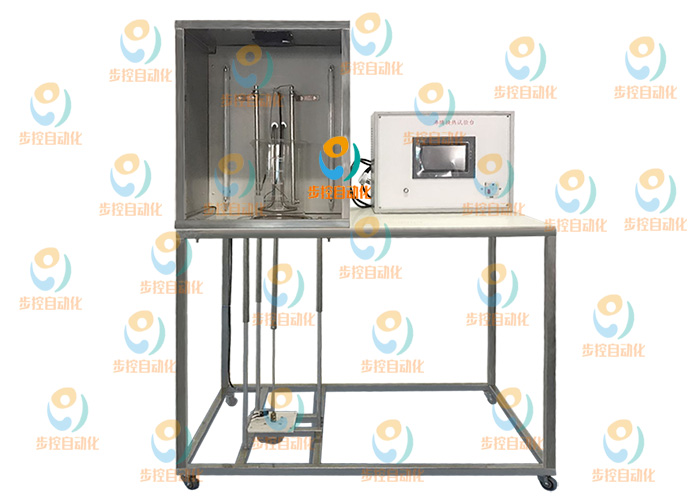

BKC020 喷管实验台

一、工作条件

常温、常压下运行,电源电压：380V，功率：4KW。

二、实验目的

1、验证和加深理解喷管中气体流动的基本理论。

2、观察气流在喷管中各截面的流速、流量、压力变化规律及掌握相关测试方法。

3、熟悉不同喷管的机理，加深对流动的临界状态基本概念的理解。

三、产品特点

有机玻璃渐缩喷管、渐缩渐扩喷管、不锈钢稳压罐、孔板流量计、差压计、可逆电机带动位移尺等。

四、技术参数

1、喷管有渐缩和渐扩两种形式，喷管直径4±0.2mm；

2、孔板流量计：高精度：±0.075%，高稳定性：优于0.1%FS/年，高静压：40MPa，连续工作5年不需调校；

3、真空压力表：精度0.5级，测量范围：-0.1～0MPa；

4、304不锈钢支架1250*500mm,30*30mm不锈钢方管氩弧焊接而成，带可移动滑轮；

5、漏电保护开关：德力西，30MA；

6、正反转电机：60KTYZ,转速10r/min，14W,

7、304不锈钢稳压罐:Ф400，高度1000mm，容积90L；

8、U型差压计：±5000mm；

9、电压表：6LZ-V0-450V；

10、水环真空泵：承限压力3300pa、转速2880转/分钟、抽气速度30L/s、进气口径Φ40、排气口径Φ40、配用功率3.85kW；

11、装置配有3D交互式仿真处理实验软件及工程热力学教学管理平台。
