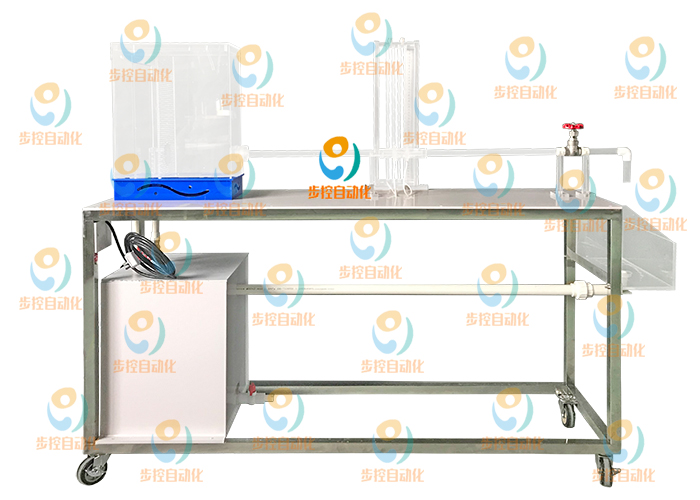

BKF006-III 自循环局部阻力实验仪

装置特点：

1、带有有机玻璃稳压竖向实验水箱，保证水压稳定。

2、透明有机玻璃管路，能清晰观察到内部流动状态，操作简单，方便实验教学。

3、可进行定性分析实验、定量测量实验和设计拓展实验。

4、产品设计美观大方，布局合理、美观，结构清晰，整体感强；安装有禁锢脚，便于系统的拆卸检修和搬运。

5、装置采用计算机控制，可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。

全国24小时服务热线:唐经理：19951286292

一、工作条件

常温、常压下运行,电源电压AC220V、1500W。

二、实验目的

1、掌握三点法、四点法测量局部水头损失及局部阻力系数的技能；

2、观察管道突扩和突缩部分测压管水头变化，加深对局部阻力损失机理的理解；

3、通过对圆管突扩局部阻力系数的理论公式和突缩局部阻力系数的经验公式的实验验证与分析，熟悉用理论分析法和经验法建立函数式的途。

三、技术参数

1、检测标准：GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008；

2、有机玻璃稳压水箱25L，带有稳压溢流板，溢流孔直径2.0mm，孔距10mm直排分布，表面光滑透亮、无毛刺；

3、提升泵：超静音水陆两用泵，最高扬程：3.5m，最大流量：3000L/h，功率285w；

4、局部阻力管：内径d=28mm，L=560mm；

5、PVC水箱50L，PVC回水管路直径25mm，配套PVC阀门；

6、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作；

7、温度变送器：PT100热电阻，汽夜通用；量程0-100℃，304不锈钢材质； 0.5%FS精度，标准Modbus-RTU协议,4-20mA信号输出；数码管显示；

8、压差变送器：工作温度0-60℃，具有较高的线性度（±2.5%VFSS），供电电源DC5V，输出DC1-5V主芯片全部采用32位微控制器，每秒采样率：800 kSPS，可以快速采集差压传感器信号，并快速计算处理，保证了差压传感器精度。转换速率快，响应时间短（1ms）；

9、上位机：品牌电脑（选配）

10、控制单元：24VDC, 14点输入 24VDC/10点输出晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块；

11、流量计：执行标准 GB/T778-2007《封闭满管道中水流量的测量，饮用冷水水表和热水水表》、JJG162-2009《冷水水表》；可同时显示瞬时流量及累计流量。量程：2.5m³/h可测最小流速0.003m/s，标准Modbus-RTU协议；

12、设备配有3D交互式仿真处理实验软件、数据处理软件及流体力学教学管理平台。

13、外形尺寸：1560×450×1500mm。
