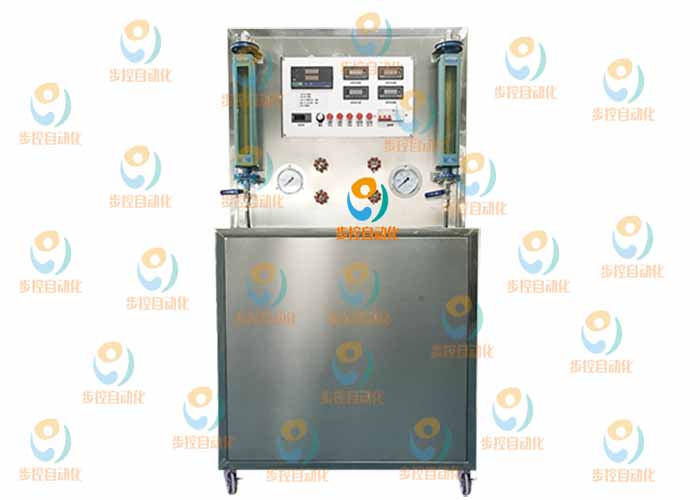

BKC020-III 喷管实验台

装置特点：

1、装置有渐缩喷管和渐缩渐扩喷管，高精度传感器，实验结果准确稳定，操作简单，易于教学。。

2、装置外框架为不锈钢材质，设计美观大方，布局合理、美观，结构清晰，整体感强；安装有禁锢脚，便于系统的拆卸检修和搬运。

3、装置采用计算机控制，可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。

全国24小时服务热线:唐经理：19951286292

一、工作条件

常温、常压下运行,电源电压：380V，功率：4KW。

二、实验目的

1、验证和加深理解喷管中气体流动的基本理论。

2、观察气流在喷管中各截面的流速、流量、压力变化规律及掌握相关测试方法。

3、熟悉不同喷管的机理，加深对流动的临界状态基本概念的理解。

三、产品特点

有机玻璃渐缩喷管、渐缩渐扩喷管、可逆电机带动位移尺、采用西门子控制器、模拟量采集模块，控制灵敏度高，系统安全、稳定、数据采集适时、准确；结合计算机、通过CPU对采集的数据进行实时显示、分析处理等功能，效果直观、逼真；设备具备近控、远控功能，可以实现手动控制、自动控制、远程集中控制。

四、技术参数

1、喷管有渐缩和渐扩两种形式，喷管直径4±0.2mm,渐缩喷管；

2、304不锈钢稳压罐:Ф400，高度1000mm，容积90L；

3、位移传感器：精度：0.1%；

4、位移步进电机；

5、孔板流量计：高精度：±0.075%，高稳定性：优于0.1%FS/年，高静压：40MPa；

6、漏电保护开关：德力西HDBE-32LE，30A；

7、水环真空泵：真空3300pa、转速：2880转/分钟、抽气速度30L/s、进气口径Φ50、排气口径Φ50、配用功率3.85kW；

8、负压传感器：-0.1-0Mpa，压力传感器0-0.6Mpa；

9、差压传感器：0-10Kpa,

10、装置配有3D交互式仿真处理实验软件及工程热力学教学管理平台；

11、外形尺寸：1800×400×1500mm。

五、产品规格与附件
