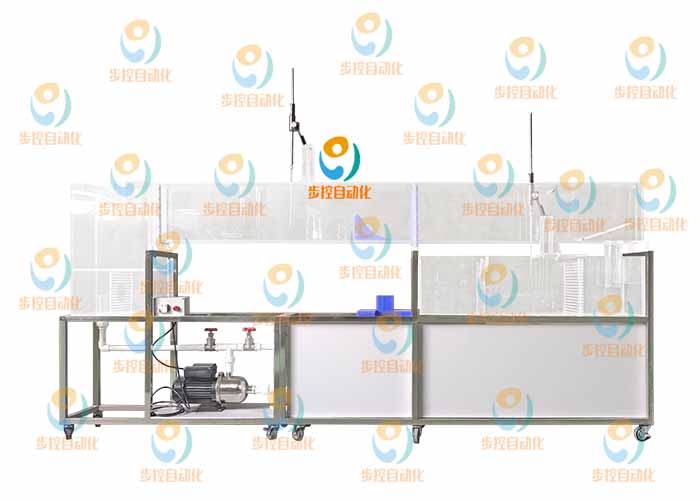

BKF031 空气动力学多功能实验台

装置特点：

1、风洞采用直流式的风洞结构形式，由安装在风洞气流出口的驱动风扇产生实验段的气体流动。

2、产品为有机玻璃主体，模型表面打测压孔，连接测压管；装置可进行测压实验、测力实验、烟流实验、丝线实验。

3、产品设计美观大方，布局合理、美观，结构清晰，整体感强；安装有禁锢脚，便于系统的拆卸检修和搬运。

全国24小时服务热线:唐经理：19951286292

一、工作条件

常温、常压下运行,电源电压AC220V。

二、实验目的

1、测定空气紊流射流断面流速分布，了解空气紊流射流的运动规律，测定紊流系数。

1.1观察射流结构及速度分布情况;

1.2测定紊流系数α;

2、圆柱绕流阻力实验(压强分布法)

圆柱绕流实验是研究外流问题和形状阻力的典型实验。通过测量圆柱表面的压强分布，认识实际流体绕圆柱流动时表面压强分布规律，并与理想流体相比较，理解形状阻力产生的原因及测量、计算方法；

3、平板边界层实验

实际流体因存在粘性，紧贴壁面的流体将粘附于固体表面，其相对速度为零，沿壁面法向随着与壁面距离的增加，流体的速度逐渐增大，当距离为δ时，其速度达到未受扰动的主流流速μ_∞，这个厚度为δ的薄层称为边界层，通常规定从壁面到μ_x=0.99μ_∞处的距离作为边界层的厚度。

三、技术参数

1、压力：0-5KPa,压力变送器：工作温度0-60℃，具有较高的线性度（±2.5%VFSS），供电电源DC5V，输出DC1-5V主芯片全部采用32位微控制器，每秒采样率：800 kSPS，可以快速采集差压传感器信号，并快速计算处理，保证了差压传感器精度。转换速率快，响应时间短（1ms）；

2、配套电箱：标准基业箱，双面亚光密纹喷塑，具备漏电、过载、短路、防雷等保护；漏电保护器是德力西品牌。

3、位移测量：可移动千分尺，精度0.01mm；

4、试件类型：薄壁平板试件，有机玻璃材质，厚度1mm；

5、测压探针：304不锈钢材质，测压管径1mm；

6、离心风机：1.5KW，变频调速，矢量化的正弦波PWM控制；内置PID闭环控制；

7、外形尺寸：1200×800×2000（mm）。

8、设备配有3D交互式仿真处理实验软件、数据处理软件及流体力学教学管理平台。
