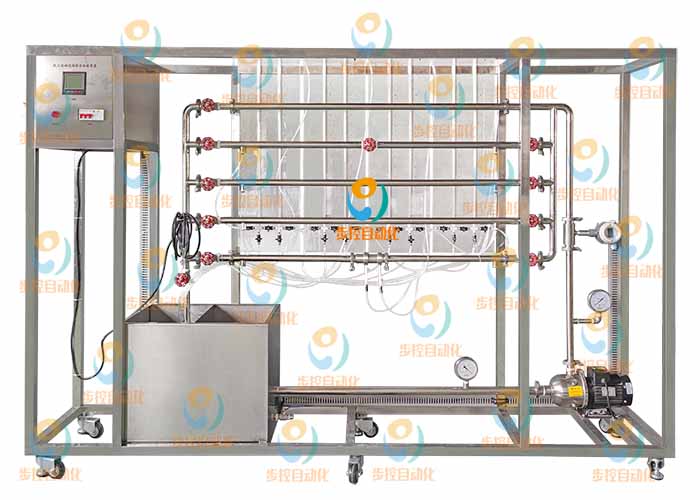

BKCP002 化工流动过程综合实验装置

装置特点：

1、管路取压采用工业标准均压环方式，取压稳定、准确；采用差压传感器和标准倒U型压差计两种测压方式，方便教学。

2、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。

3、产品设计美观大方，布局合理、美观，结构清晰，整体感强；安装有禁锢脚，便于系统的拆卸检修和搬运。

全国24小时服务热线:唐经理：19951286292

一、工作条件

常温、常压下运行,电源电压AC380V，1.5KW。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：清洁自来水，外配设备：无。

二、实验目的

1、测定光滑直管、粗糙直管阻力系数λ与Re的关系；

2、测定阀门局部阻力系数ζ与Re的关系；

3、测定孔板流量计的流量系数C₀，了解孔板流量计的原理和特性；

4、测定文丘里流量计的流量系数C_V，了解文丘里流量计的原理和特性；

5、测定单级离心泵在固定转速下的性能曲线；

6、学习模块化拆卸、组装的方法。

三、技术参数

1、流体阻力：

（1）光滑管：雷诺数：0～6.0×10⁴，液体流量：0.5～10m³/h，压差范围：0～10KPa；常温、常压操作。

（2）粗糙管：雷诺数：0～6.0×10⁴，液体流量：0.5～10m³/h，压差范围：0～10KPa；常温、常压操作。

（3）阀门局部阻力：雷诺数0～6.0×10⁴，液体流量：0.5～10m³/h，压差范围：0～10KPa；常温、常压操作。

2、流量及性能测定：

（1）文丘里流量计流量：0～5m³/h，压差范围：0～10KPa。

（2）孔板流量计流量：0～5m³/h，压差范围：0～10KPa。

（3）涡轮流量计：DN25，0～10m³/h。

3、离心泵特性、管路性能：

（1）液体流量：0～8m³/h；

（2）离心泵进口压力：-0.1MPa～0，出口压力：0～0.6MPa，离心泵的扬程(H)：0～30m，

（3）离心泵轴功率(N)：0.40～0.80KW，离心泵效率（η）：0～60%，离心泵转速：0～3000r/min。

4、液体温度：常温。

5、装置外形尺寸：2700×550×1800mm。
