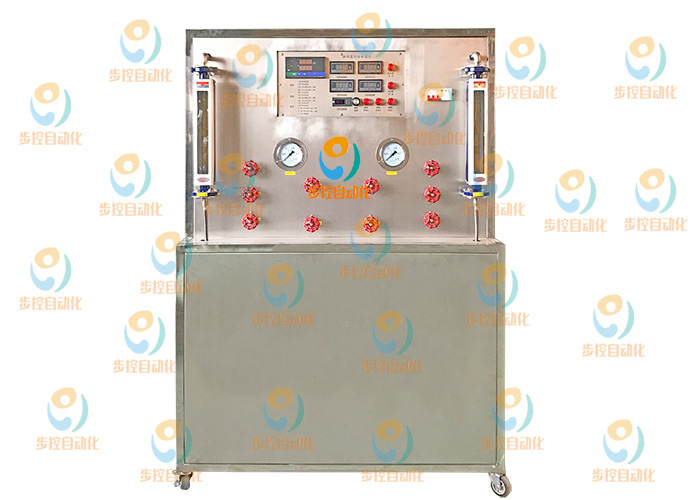

BKC011-Ⅱ 换热器综合实验台

装置特点：

1、装置带有套管、列管、板式换热器和顺逆流切换阀，能进行多种实验，并对比各种实验的换热效果。

2、装置结构小巧，布置合理，加热器由低压大功率开关电源供电,并由PID智能控制器控制加热温度。

3、装置外框架为不锈钢材质，设计美观大方，布局合理、美观，结构清晰，整体感强；安装有禁锢脚，便于系统的拆卸检修和搬运。

4、产品主要采用PLC控制器控制，一键操作，集中控制，集中显示；同屏显示所有运行数据，具备数据查询、打印等功能；具备网络扩展功能，可根据用户需要进行远程数据传输。

全国24小时服务热线:唐经理：19951286292

一、工作条件

常温、常压下运行, 电源电压AC380V 功率：5.5KW。

二、实验目的

1、熟悉换热器性能的测试方法；

2、了解套管式换热器、螺旋板式换热器和列管式换热器的结构特点及其性能的差别；

3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识；

4、绘制换热器传热性能曲线。

三、技术参数

1、换热器换热面积（F）：

（1）套管式换热器：换热面积0.56m2；

（2）板式换热器：换热面积0.6m2，压力范围：3.0-4.5Mpa；

（3）列管式换热器：换热面积0.6m2，压力范围：1.0Mpa；

2、水流量：40-400L/h；

3、冷热两用水泵：流量1.5mm3/h/，扬程15m，热水泵允许工作水＜80℃ ，冷水温度：30～45℃；

4、电加热器：加热功率：4.5KW，控制率0.1W；

5、漏电保护开关：德力西；HDBE-32LE，30MA；

6、外形尺寸：1200×700×1700mm。

四、产品规格与附件
